提到“汽車模具”，你會想到什么?只是造零件用的一套工具，還是汽車工廠里最核心的資產之一?
從車身覆蓋件到內飾塑料件，從燈具到保險杠，幾乎每一個汽車零部件的量產背后，都離不開精密的汽車模具支撐?？梢哉f，沒有高水平的汽車模具，就很難有穩定可靠、尺寸統一的整車產品。
一、汽車模具是什么?在整車制造中扮演什么角色?
簡單來說，汽車模具就是用來批量成型汽車零部件的專用工裝。通過模具，可以把金屬板材、塑料顆粒、鋁合金液體等原材料，穩定地“變成”形狀一致、尺寸精確的汽車零件。
它有幾個典型特點：
一次投入，重復使用：好的汽車模具往往要投入大量設計和加工成本，但一旦穩定，就可以長期批量生產。
精度要求高：汽車零件需要裝配在一起，尺寸精度、形位公差都很嚴格，模具本身必須足夠精確。
與車型綁定：每開發一款新車型，往往會配套一整套新的汽車模具群，包括車身、內外飾、底盤、動力等不同系統。
所以，汽車模具既是精密裝備，也是車型項目開發成本的重要構成，關系到產品質量、上市進度和生產效率。
二、汽車模具有哪些主要類型?
1. 車身覆蓋件沖壓模具
車門外板、發動機蓋、行李箱蓋、翼子板、頂蓋等大面積金屬件，通常通過冷沖壓模具來成型。
這類汽車模具特點：
體積大、重量重
結構復雜，經常包含拉延、整形、沖孔、翻邊等多工序模具
對材料回彈控制、表面質量要求極高
車身沖壓模具水平，直接決定了一臺車“鈑金好不好看、縫隙整不整齊”。
2. 塑料件注塑模具

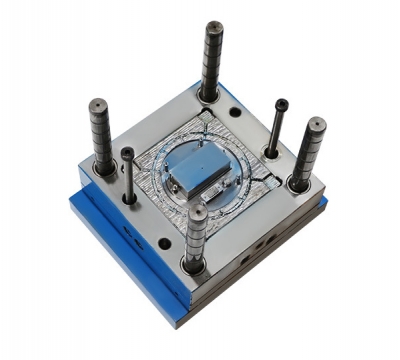

儀表臺、門板、保險杠、中控面板、格柵、內飾小件等多為塑料件，采用注塑模具成型。
注塑類汽車模具特點：
腔型細節多，涉及紋理、包膠、嵌件等設計
要兼顧流道平衡、縮痕、變形、熔接痕等問題
尤其內飾件，需要兼顧外觀、尺寸和裝配卡扣強度
3. 壓鑄模具
部分變速器殼體、發動機殼體、結構支架等采用鋁合金壓鑄工藝，對應的是壓鑄模具。
特點：
需要承受高溫金屬液的沖刷與熱疲勞
模具材料和冷卻設計至關重要
對脫模、澆口位置、排氣設計要求高
4. 橡膠與密封件模具
如門窗密封條、油封、防塵套等，通過橡膠模具壓制或注射成型。
5. 輪胎模具、燈具模具等專項模具
輪胎模具涉及復雜花紋、分塊結構
汽車燈具模具需加工高光面與復雜折射結構，對加工設備和拋光工藝要求極高
不同類型汽車模具各有技術重點，但共同目標都是：高效率、長壽命、穩定成型高質量零件。
三、汽車模具是如何從“設計圖”變成“鋼鐵實體”的?
1. 產品分析與工藝評估
根據汽車零件的三維模型，分析結構復雜度、拔模斜度、壁厚分布等
判斷適合采用的成型工藝：沖壓、注塑、壓鑄還是其他成型方式
預估分型面位置、材料流動方向、拉延或填充難點
這一階段的評估直接關系到：模具能否順利出圖，后期是否頻繁修改。
2. 模具方案設計
包括：
模具結構類型選擇(單工序、多工序、級進、模架形式等)
分型面、澆口、流道、排氣、頂出機構等設計
對于注塑模具，還需要做模流分析，優化澆注系統和冷卻系統
對于沖壓模具，要做工藝補料、翻邊線設計、壓料筋設計等
一個合理的模具方案，可以顯著減少試模次數，縮短項目周期。
3. 模具詳細設計與出圖
在方案確認后，會進行細化設計，輸出：
各零部件的二維工程圖
裝配圖
標注材料、熱處理要求、公差等
此時，汽車模具在設計層面已經基本定型。
4. 模具加工與裝配
主要包括：
粗加工：鋸料、銑削、鉆孔等
精加工：CNC 數控加工、磨床、線切割、電火花成型等
熱處理：淬火、回火、氮化等，提高模具硬度與耐磨性
手工修配與拋光：尤其對高光件、密封面、型面過渡區域尤為關鍵
裝配：將模具各零部件按圖紙裝配成完整模具
加工與裝配環節，對企業設備能力和技工經驗要求非常高。
5. 試模與優化
模具初次完成后，需要進行試模：
沖壓模具：觀察成形是否穩定、有無裂紋、起皺、回彈超差等
注塑模具：查看制品是否充填不足、縮水、變形、披鋒、熔接痕明顯等
根據試模結果調整模具：修邊、補焊、局部改動、參數優化
經過多輪試模與優化，直到零件質量穩定、尺寸達標，模具才算真正完成。
四、汽車模具用什么材料?能用多久?
1. 常用模具鋼種
汽車模具對應的材料會根據類型不同而差異較大：
沖壓模具：常用冷作模具鋼、高強度合金鋼等
注塑模具：常用預硬鋼、鏡面拋光性能好的模具鋼、不銹模具鋼等
壓鑄模具：采用熱作模具鋼，要求有良好的高溫強度和抗熱疲勞性能
合理的材料選擇，既要考慮加工性，也要考慮使用壽命與成本。
2. 一套汽車模具能生產多少件?
模具壽命受多種因素影響：
模具材料與熱處理工藝
成型材料(高強鋼板、玻纖增強塑料對模具損耗更大)
生產工藝參數與維護保養情況
一般來說：
車身沖壓模具可滿足幾十萬甚至上百萬次沖壓
塑料注塑模具也能滿足數十萬模次的使用需求
對于年產量較大的車型或零部件，還可能需要多套模具分擔產能。
五、如何保證汽車模具的精度和質量?
1. 設計階段的預判與仿真
通過結構分析、模流分析、成形仿真等手段，提前預判風險
優化補料、澆口位置、冷卻系統等，降低試模返工概率
2. 精密加工設備與工藝
高精度 CNC 加工中心
精密磨床、坐標鏜床
五軸加工用于復雜曲面
嚴格的加工工藝規程與過程檢測
3. 全過程檢測與試驗
對重要零件進行尺寸檢測、硬度檢測
對模具裝配后的配合間隙進行校驗
試模階段通過量產條件驗證模具表現
4. 使用中的維護與保養
定期清理模腔、型面、排氣槽
檢查導柱導套、彈簧等易損部件
記錄模具使用次數，合理安排保養和大修
只有把設計、加工、裝配、試模、維護串起來統一考慮，才能保證汽車模具在整個車型生命周期內穩定可靠。
六、汽車模具行業有哪些明顯發展趨勢?
輕量化趨勢明顯
更多高強鋼、鋁合金、復合材料零件出現
對沖壓模具、壓鑄模具的設計和材料提出更高要求
數字化、仿真化程度提升
三維設計、仿真分析已經成為標配
通過數字樣機減少試錯，提高一次成功率
加工自動化與精細化
四軸、五軸聯動加工設備普及
自動換刀、自動檢測等技術提高加工效率和穩定性
多工位、柔性化生產
為適應多車型、小批量、快速切換生產需求
模具和生產線的柔性化設計越來越普遍
全球協同與供應鏈細分
有的企業專注覆蓋件模具，有的專注內飾注塑模具
通過分工協作，為整車廠提供整套汽車模具解決方案
七、如何選擇汽車模具供應商?
技術能力與經驗積累
是否有類似車型、類似零部件的開發經驗
是否熟悉高強鋼、復雜結構、外觀件等難點模具
設備與加工能力
關鍵設備配置是否齊全、精度如何
是否具備大型模具加工能力及吊裝條件
項目管理與交付能力
是否有完整的項目管理流程
設計周期、加工周期、試模與交付節奏是否可控
質量體系與服務意識
是否通過相關質量認證
量產階段出現問題時，能否快速響應、協同調整
